Схема электропроводки двухкомнатной квартиры

Представляем Вам стандартную схему монтажа электропроводки в самой обычной московской квартире, оборудованной минимальным набором электрических точек.

  1. Комнаты - установлены потолочные светильники или люстры.
  2. Комнаты - по одной розетке на каждый 4-й м/кв по 10 А, а также розетка в коридоре.
  3. Кухня - 4 розетки над рабочей поверхностию (столешницей), сделан электрический вывод под вытяжку.
  4. Кухня - розетка 32 А под электроплиту на кухне, с возможностью подъключения через разъем.
  5. Ванная - розетка с повышенной защитой IP44, для стиральной машины.
  6. Ванная - коробка уравнивания потенциалов (КУП).

Электропроводка квартиры устроена следующим образом: ввод электричества однофазный, от электрощита, распложенного на площадке, в нем же установлен электросчетчик, общий автомат и УЗО.

Непосредственно в квартире, монтируется внутренний электрощит на 220В с автоматикой.

На правах рекламы:

Компания ООО "Внедрение" предлагает разработать квартир, коттеджей и офисов.

 У Вас есть вопрос по стоимости монтажа электропроводки? Рассчитайте его или звоните по телефону 8 (903) 165-40-37

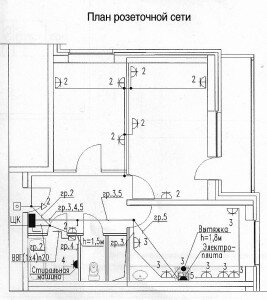

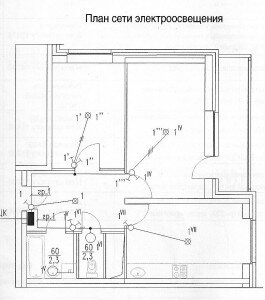

План розеточной сетиПлан сети электроосвещения
